Interfaz Grafica de Lectura de Entrada Analogica con Pinguino y Matplotlib

Python Matplotlib + PinguinoVe

+

Aplicación desarrolla en python con la librería matplotlib, para graficar señales analógicas leídas en un pin de la board PinguinoVe, utilizando la Librería de comunicación serial pynguino.

Instalación de módulos necesarios

Abrimos la terminal linux e introducir los siguiente comandos;

 # apt-get install python-matplotlib

 # pip install pynguino

 # pip install numpy

Cargamos el cdc_8bit.pde en la Board PinguinoVe.

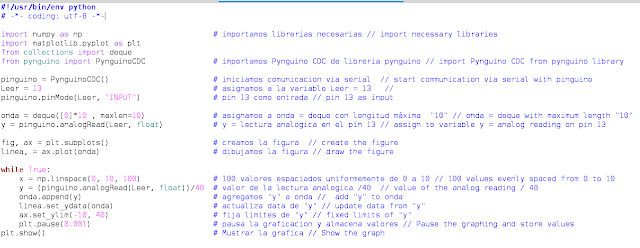

Código Python



Conexión del PinguinoVe y la entrada Analógica

Iniciar aplicación

Para iniciar la aplicación, ejecutamos el archivo.py desde la terminal linux e inmediatamente deberá abrir la interfaz gráfica matplotlib con la lectura de la entrada analógica en forma de onda.

Vídeo Demostrativo



**Nota:

Todos los archivos y mas detalles puedes conseguirlo en el repositorio del proyecto Interfacing-Pinguino-Matplotlib.
